UTILIZARE:

Actuatoarele electrice pentru controlul robinetilor se folosesc in cladiri, fabrici, otelarii, centrale termice etc. in general in instalatiile unde se impune controlul debitelor de fluid (aer, gaz, lichide). Actuatoarele permit efectuarea rapida a unor operatiuni de inchidere/deschidere sau reglaj si se pot monta cu ajutorul adaptoarelor speciale pe o gama larga de robineti.

In exploatare , actuatoarele electrice necesita mentenanta minima iar economia de timp pe care o realizeaza contribuie in mod direct la cresterea gradului de siguranta si protectie a instalatiei in care acestea sunt folosite.



actionari_electrice_2 actionari_electrice_3



SERIA NA

CARACTERISTICI GENERALE:

  • Alimentare electrica: 110/220 VAC 50/60Hz, 380/440 VAC 50/60Hz
  • Alimentare electrica interna: 24 VDC;
  • Alimentare electrica externa: 110 VAC, 24 VDC
  • Unghi cursa: 90°±5{7b000f89658a7fdd36b6578f970a52c4818bdfd5bb76c60091fff221df56d358};
  • Cuplu nominal: de la 60Nm pana la 3000Nm;
  • Timp de actionare: 50Hz – de la 17 s la 116 s; 60Hz – de la 14 s la 96 s;
  • Putere motor electric: de la 15W pana la 180W;
  • Contacte de capat: 2 OPEN/CLOSE ;
  • Contacte de cuplu: 2 OPEN/CLOSE;
  • Afisaj pozitie: 0-100{7b000f89658a7fdd36b6578f970a52c4818bdfd5bb76c60091fff221df56d358};
  • Material carcasa: Aluminiu anodizat;
  • Acoperire exterioara: Polyester.
  • Indice de protectie: IP67 cu garniture o-ring;
  • Rezistenta anticondens: 20W;
  • Auto-blocare;
  • Actionare manuala cu manivela;



OPTIONALE:

  • Indice de protectie: IP68 si ATEX Ex d IIB T4
  • Contacte auxiliare de capat si de cuplu.
  • Unghi cursa: 120°, 135°, 180°, 270°, 300°;

actionari_electrice_5



SERIA SA

Seria SA a fost proiectata pentru pentru actionarea de robineti mici, cu un unghi al cursei de 90° dar poate suporta si unghiuri de cursa de pana la 270°.



CARACTERISTICI GENERALE:

  • Cuplu nominal: 50Nm pana la 90Nm;
  • Timp de actionare: 50Hz: de la 17 s la 36 s; 60Hz: de la 14 s la 30 s; DC 12V: 12 s; DC 24V: de la 11 s la 22 s;
  • Indice de protectie; IP67, Nema 4 si Nema 6;
  • Alimentare electrica: 110/230 VAC 1PH 50/60Hz, DC 24 (AC 24V)
  • Unghi cursa; de la 90° pana la 270°;
  • Temperatura mediu ambiant: -20°C pana la 70°C;
  • Contacte de capat; 2 OPEN/CLOSE + Dry contact 2 OPEN/CLOSE
  • Actionare manuala: cu ajutorul unei chei L cu hexagon 6 mm;
  • Rezistenta anticondens: 5 W (110/230 VAC, 24 VDC);
  • Material carcasa: Aluminiu anodizat;
  • Protectie termica pentru protectie motor;
  • Se poate monta in orice pozitie;



actionari_electrice_8



SERIA ITQ ECONOMY

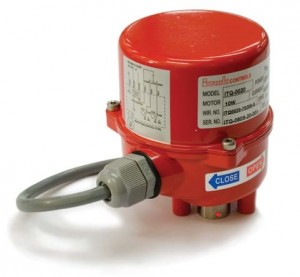

ITQ 0020

actionari_electrice_9

 CARACTERISTICI GENERALE:

  • Potrivit pentru actionarea robinetilor mici cu bila, pana la 1″;
  • Randament ridicat si durata de utilizare indelungata;
  • Compact si usor;
  • Alimentare: (87∼270 VAC, 1 PH), optional: 24V AC/DC;
  • Cuplu nominal: 25Nm;
  • Timp de actionare: 11 s;
  • Unghi cursa: 90°±5{7b000f89658a7fdd36b6578f970a52c4818bdfd5bb76c60091fff221df56d358};
  • Contacte de capat: 1 OPEN/CLOSE (5A/250VAC);
  • Temperatura mediu ambiant: -10°C∼+65°C;
  • Indice de protectie: IP66 cu garnitura O-ring;
  • Acoperire: Polyester;

 ITQ 0040



actionari_electrice_10

CARACTERISTICI GENERALE:

  • Potrivit pentru actionarea robinetilor mici cu bila/piston, si automatizari pentru clapete de aer;
  • Motorul actuatorului este special proiectat pentru a produce cupluri de pornire mari si este protejat din punct de vedere termic.
  • Posibilitate de actionare manuala;
  • Randament ridicat si durata de utilizare indelungata;
  • Compact si usor;
  • Alimentare: (110/220 VAC, 1 PH, 50/60Hz), 24V DC;
  • Conexiuni: Flanse ISO F03 si F05;
  • Cuplu nominal: 40Nm;
  • Timp de actionare: 50Hz: 14 s; 60Hz: 12 s;
  • Unghi cursa: 90°±10{7b000f89658a7fdd36b6578f970a52c4818bdfd5bb76c60091fff221df56d358};
  • Contacte de capat: 1 OPEN/CLOSE pentru fiecare directie;
  • Rezistenta anticondens: 2W;
  • Indicator de pozitie a mecanismului;
  • Temperatura mediu ambiant: -20°C∼+70°C
  • Indice de protectie: IP66 cu garnitura O-ring;
  • Acoperire: Polyester anodizat;

 ITQ 0080



actionari_electrice_11

CARACTERISTICI GENERALE:

  • Potrivit pentru actionarea robinetilor mici cu bila/piston, si automatizari pentru clapete de aer;
  • Motorul actuatorului este special proiectat pentru a produce cupluri de pornire mari si este protejat din punct de vedere termic.
  • Posibilitate de actionare manuala si autoblocare;
  • Randament ridicat si durata de utilizare indelungata;
  • Alimentare: (110/220 VAC, 1 PH, 50/60Hz), (380/440 VAC, 3PH, 50/60Hz), 24V DC;
  • Conexiuni: Flanse ISO F05 si F07;
  • Cuplu nominal: 80Nm;
  • Timp de actionare: 50Hz: 16 s; 60Hz: 14 s;
  • Unghi cursa: 90°±10{7b000f89658a7fdd36b6578f970a52c4818bdfd5bb76c60091fff221df56d358};
  • Contacte de capat: 2 OPEN/CLOSE pentru fiecare directie;
  • Rezistenta anticondens: 3W;
  • Indicator continuu de pozitie a mecanismului;
  • Temperatura mediu ambiant: -20°C∼+70°C;
  • Indice de protectie: IP67 cu garnitura O-ring;
  • Acoperire: Polyester anodizat;

 OPTIONALE:

  • Kit potentiometru de inalta rezolutie;
  • Transmiter current 4-20 mA;
  • Auto-calibrare;
  • Ajustare punct zero;
  • Inversare directie de functionare;
  • Controler de pozitie la distanta: intrare 4-20mA sau 0.10VDC; esire 4-20mA 0-10VDC, 2-10VDC, 1-5VDC, 0-5 VDC;







actionari_electrice_6actionari_electrice_7actionari_electrice_12





SERIA ITQ PROFFESIONAL

CARACTERISTICI GENERALE:

  • Constructie compacta si robusta;
  • Cuplu nominal: de la 100Nm pana la 9000Nm;
  • Material carcasa: Aluminiu anodizat interior si exterior;
  • Acoperire: electrostatica rezistenta la medii industriale;
  • Indice de protectie: IP67, Nema 4 si Nema 6 cu garnituri O-ring si radiale;
  • Baza de montaj: conform ISO5211;
  • Auto-blocare;
  • Sistem de actionare: dublu ax melcat;
  • Posibilitate de actionare manuala cu manivela;
  • Indicator de pozitie;
  • Contacte de capat: 2 OPEN/CLOSE pentru fiecare directie (SPDT 250 VAC/10A);
  • Contacte de cuplu: 1 OPEN/CLOSE (SPDT 250 VAC/10A);
  • Unghi cursa: 90°±10{7b000f89658a7fdd36b6578f970a52c4818bdfd5bb76c60091fff221df56d358};
  • Opritor mecanic: 1 pentru fiecare directie;
  • Rezistenta anticondens: 5W;
  • Temperatura mediu ambiant: -20°C∼+70°C;
  • Alimentare electrica: 110/220VAC/1Ph/50/60Hz, 380/440/VAC/3Ph/50/60/Hz , 24VDC
  • Componente de control digital;
  • Motorul actuatorului este special proiectat pentru a produce cupluri de pornire mari si este protejat din punct de vedere termic.
  • Timpi de actionare: de la 18 s pana la 178 s;

 OPTIONALE:

  • Indice de protectie: IP68;
  • Constructie ANTIEX: Ex d II B T4;
  • Contacte de capat suplimentare;
  • Contacte de cuplu suplimentare;
  • Unghi cursa extins: pana la 120°, 135°, 180°, 270°;
  • Control si monitorizare la distanta;
  • Kit potentiometru de inalta rezolutie;
  • Transmiter curent 4-20mA;
  • Auto-calibrare;
  • Control local si semnalizare luminoasa;
  • Afisaj electronic;
  • Modul de FAIL SAFE;
