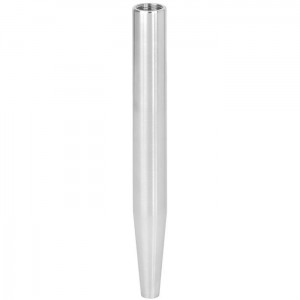

Model TW15

Teaca construita dintr-o singura bucata de material sau din segmente sudate (pentru lungimi mari) destinata aplicatiilor de presiune si temperatura mare.

• Conexiune la proces: 1/2″NPT, 3/4″NPT, 1″NPT
• Conexiune la instrument: Filet interior, G1/2 sau 1/2″NPT
• Diametru interior: 6.6 sau 8.5mm
• Materiale:

– Otel inox: SS304, SS316, SS316L, A105, 1.4571

– Oteluri speciale: Hastelloy C4, Hastelloy C276, Monel 400, Titan Grade 2

• Lungime de insertie max 1800mm
• Se recomanda verificarea frecventei proprii de rezonanta si reistenta la stres la parametrii de proces, in special pentru lungimi mai mari de 200mm.

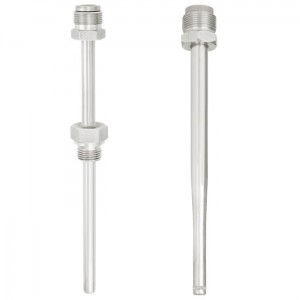

Model TW35, filet exterior M24 x 1.5

Teaca construita dintr-o singura bucata de material sau din segmente sudate (pentru lungimi mari) destinata aplicatiilor de presiune si temperatura mare.

• Conexiune la proces filetata: G1/2″B, G1″B, M20 x 1.5, 1/2″NPT
• Conexiune la proces fara filet: fie pentru sudura directa, fie pentru conexiune cu fiting de compresie
• Conexiunea la instrument: nuca filet exterior M24 x 1.5
• Material teaca: 1.4571
• Diametru interior: 6.1, 7 sau 9 mm
• Lungimea gatului (daca este necesar): 145mm (Forma 2G) sau 147mm (Forma 3G)
• Lungimile conform specificatiilor clientului.
• Alte materiale pot fi solicitate la cerere

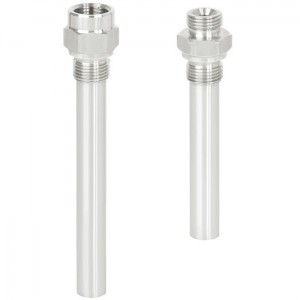

Model TW45, Forma 5 sau 8

Teaca construita dintr-o singura bucata de material sau din segmente sudate (pentru lungimi mari) destinata aplicatiilor de presiune si temperatura mare.

• TW45-F: conexiune instrument G1/2 filet interior
• TW45-G: conexiune instrument G1/2 filet exterior (nuca)
• Material: 1.4571 (standard), alte materiale la cerere
• Diametrul interior: 7, 9 sau 11mm
• Lungimea totala: lungimea de insertie U1 + 28mm
• Inlocuieste vechile modele SD500G si SD800G

Model TW50, Forma 6, 7 sau 9

Teaca construita dintr-o singura bucata prin prelucrari mecanice.

Modele constructive:

• TW50-H: Forma 6, conexiune instrument cu filet exterior G1/2 sau G3/4
• TW50-I: Forma 7, conexiune instrument cu filet exterior G1/2
• TW50-J: Forma 9, conexiune instrument cu filet interior G1/2 sau G3/4

Conexiuni la proces:

• Model TW50-H si TW50-J: filet exterior G1/2 sau G3/4
• Model TW50-I: filet exterior 1/2NPT, 3/4NPT, 1NPT

Alte caracteristici:

• Material: otel inox 1.4571, SS316, SS316L, alte materiale la cerere
• Diametru intrerior: 7, 9 sau 11mm
• Lungimea totala: lungimea de insertie U1 + 28mm

Model SWT52 si SWT71

Teci specializate pentru termometrele Model 52 sau Model 73, fabricate din alama, otel sau otel inox.

• SWT52G, SWT71G – Modele cu conexiune la proces filetata G1/2
• SWT52S, SWT71S – Modele cu conexiune la proces sudabila
• Conexiune la instrument: gat drept, fixat cu surub lateral
