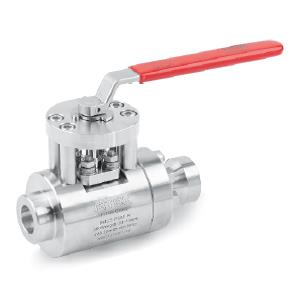

1. Robineti cu bila
2. Ventile de evacuare
3. Clapete de sens

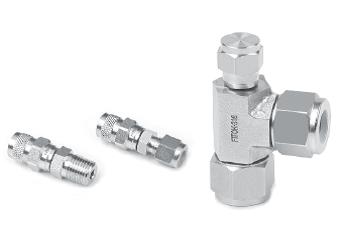

4. Supape de exces de debit
5. Robineti de purja

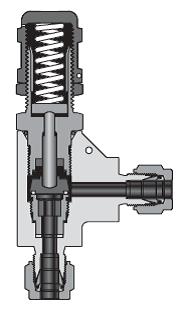

6. Supape de siguranta
7. Robineti cu burduf
8. Robineti pentru masurare
9. Robineti cu ac
10.Robineti cu cep
11. Robineti forjati cu scaun metallic
12. Robineti cu ventil

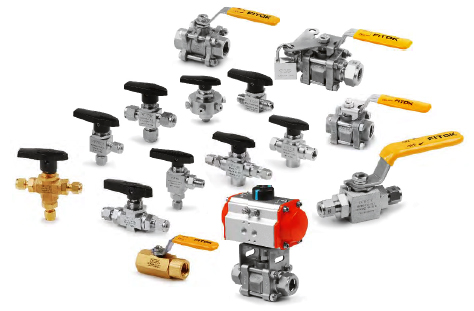

Caracteristici generale:
- Robineti cu corp forjat, turnat sau laminat la rece
- Cuplu mic de actionare si performante de debit inalte
- Actionare electrica sau pneumatica
- Fiecare robinet este testat la presiunea nominala pana la maxim 414 bar

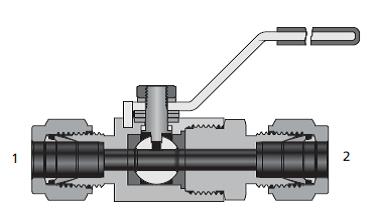

Seriile BF si BFH
- Materiale scaun: PTFE, PCTFE and PEEK
- Materiale etansare: fluorocarbon FKM and PTFE
- Materiale corp: 316 SS, 316L SS, 904L SS, Alloy 400
- Tipuri de conectori: 1/8″ NPT pana la 1/2″ NPT filet interior; 1/4″ pana la 1/2″ si 6 mm pana la 12 mm fiting pentru tub;
- Diametru orificiu: 4.8 mm
- Presiune de lucru: pana la 414 bar (seria BF), pana la 690 bar (seria BFH)
- Temperatura de lucru: -18°C pana la 232°C

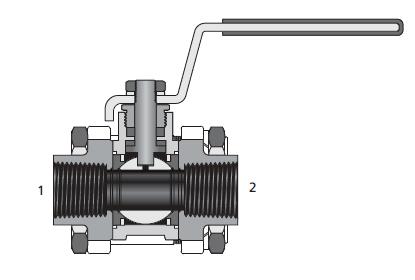

Seria BG
- Materiale corp: CF8M (316), CF3M (316L), CF8 (304),CF3 (304L) and 904L SS
- Materiale scaun: PTFE
- Materiale etansare: PTFE
- Tipuri de conectori: 1/8″ pana la 1″ filet exterior; 1/8″ pana la 1″ fiting teava sau sudura teava; 1/4″ pana la 2″ si 6 mm pana la 25 mm sudura cap la cap sau de colt; 1/4″ pana la 1 si 6 mm pana la 25 mm fiting pt tub
- Diametru orificiu: 4.8 mm pana la 76 mm
- Presiune de lucru: pana la 69 bar
- Temperaturi de lucru: -28°C pana la 232°C

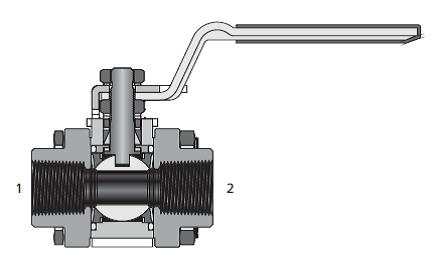

Seria BH
- Materiale corp: CF8M (316), CF3M (316L), CF8 (304), CF3 (304L) and 904L SS
- Materiale scaun: PTFE, RPTFE and PEEK.
- Materiale etansare: PTFE, RPTFE, Grafit si O-ring
- Tipuri de conectori: 1/8″ pana la 2″ filet exterior; 1/8″ pana la 2″ sudura teava cap la pac sau sudura de colt; 1/2″ pana la 2″ si 12 mm pana la 50 mm sudura cap la cap sau de colt; 1/2″ pana la 2″ si 12 mm pana la 38 mm fiting pt tub
- Diametru orificiu: 4.8 mm pana la 38.1 mm.
- Presiune de lucru: pana la 207 bar.
- Temperaturi de lucru: -28°C pana la 232°C.

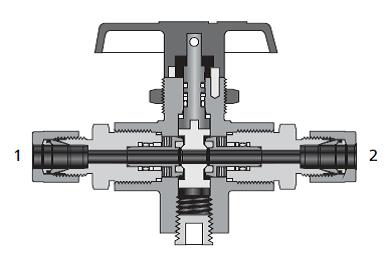

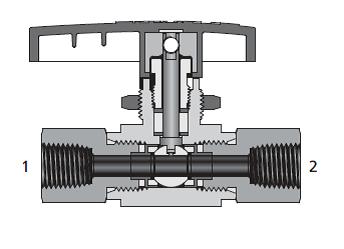

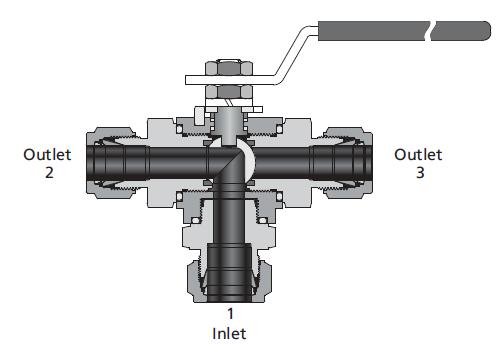

Seria BO
- Materiale corp: 316 SS, 316L SS, 304 SS, 321 SS, 304L SS, 904L SS, alloy 400, and brass
- Materiale scaun: PTFE and UHMWPE
- Configuratie: 2 cai, 3 cai, 4 cai, 5 cai, 6 cai, 7 cai,
- Tipuri de conectori: 1/8″ pana la 1/2″ filet interior, 1/16″ pana la 3/4″ si 3 mm pana la 18 mm fiting pentru tub;
- Diametru orificiu: 1.3 mm pana la 10.3 mm.
- Presiune de lucru: pana la 207 bar
- Temperatura de lucru: -54°C pana la 148°C
Seria BR
- Materiale corp: 316 SS, 304 SS, 316L SS, 904L SS and brass
- Materiale etansare: PTFE
- Materiale scaun: PTFE
- Tipuri de conectori: 1/8″ pana la 1″ filet exterior; 1/4″ pana la 1″ si 6 mm pana la 25 mm fiting pentru tub;
- Diametru orificiu: 4.8 mm, 16 mm.
- Presiune de lucru: pana la 69 bar.
- Temperatura de lucru: -28°C pana la 232°C.
Seria BP
- Materiale scaun: PVDF, PCTFE and PEEK
- Configuratie : 2 cai, 3 cai
- Materiale corp: 316 SS, 304 SS, 321 SS, and 904L SS
- Materiale etansare: PTFE
- Tipuri de conectori: 1/4″ pana la 1″ filet exterior; 1/4″ pana la 1″ si 6 mm pana la 25 mm fiting pentru tub;
- Diametru orificiu: 10mm, 12.7 mm, 18mm.
- Presiune de lucru: pana la 690 bar.
- Temperatura de lucru: -40°C pana la 232°C.
Seria BV
- Materiale corp: CF8M (316), CF3M (316L), CF8 (304), 904L SS, CF3 (304L) si Alama
- Materiale scaun PTFE, PCTFE and PEEK.
- Materiale etansare: PTFE.
- Configuratie: 2 cai drept, 2 cai inclinat, 3 cai.
- Tipuri de conectori: 1/8″ pana la 3/4″ filet exterior; 1/8″ pana la 3/4″ si 3 mm pana la 22 mm fiting pentru tub;
- Diametru orificiu: 2.4 mm, 10.3 mm.
- Presiune de lucru: pana la 414 bar.
- Temperatura de lucru: -54°C pana la 232°C.
Seria RB
- Constructie compacta.
- Tija si varf cromat pentru extinderea perioadei de utilizare.
- Presiune de lucru : pana la 690 bar.
- Temperatura de lucru: -54°C pana la 454°C.
- Materiale corp: Otel inox, otel carbon, R-405 alloy
- Tipuri de conectori: 1/8″ pana la 1/2″ filet exterior NPT; 1/4 pana la 1/2 filet exterior BSPT; M6x1, M8x1 si M10x1 filet metric.

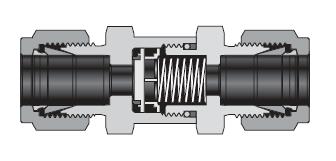

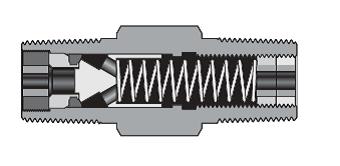

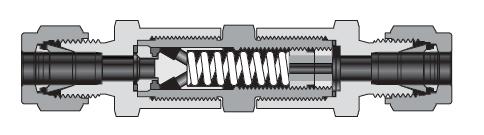

Seria CV
- Scaunul sub forma de O-ring asigura o functionare silentioasa si o etanseitate perfecta.
- Presiune de lucru: pana la 207 bar
- Presiune de deschidere: 0.02 bar pana la 1.7 bar.
- Materiale corp: INOX, Alama, si Alloy.
- Temperatura de functionare: -23°C pana la 190°C.
- Tipuri de conectori: 1/8″ pana la 1″ si 6 mm pana la 12 mm fiting pentru tub; 1/8″ pana la 1″ filet interior NPT; 1/8″ pana la 1″ filet exterior NPT; 1/4″ pana la 1″ fiting exterior FR.

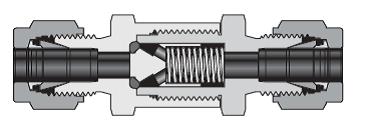

Seria CH
- Inelul scaunului este curatat in mod constant de fluid, prin aceasta evitandu-se contaminarea secundara.
- Presiune de lucru: pana la 414 bar.
- Presiune de deschidere: 0.02 bar pana la 1.7 bar.
- Materiale corp: INOX si Alloy.
- Temperatura de functionare: -23°C pana la 204°C.
- Tipuri de conectori: 1/8″ pana la 1″ si 6 mm pana la 12 mm fiting pentru tub; 1/8″ pana la 1″ filet interior NPT; 1/8″ pana la 1″ filet exterior NPT; 1/4 pana la 1″ filet interior BSPT; 1/4″ pana la 1″ filet exterior BSPT; 1/4″ pana la 3/4″ fiting exterior FO; 1/4″ pana la 1″ fiting exterior FR.

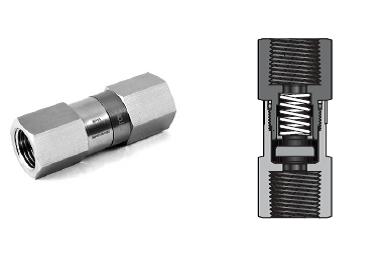

Seria CO
- Temperatura de functionare: -23°C pana la 190°C.
- Materiale corp: INOX, Alama, Alloy.
- Presiune de deschidere: 0.02 bar pana la 1.7 bar.
- Presiune de lucru: pana la 207 bar.
- Tipuri de conectori: 1/4″ pana la 1/2″ NPT; 1/4″ pana la 1/2″ BSPT.
Seria CA
- Presiune de deschidere ajustabila.
- Temperatura de functionare: -23°C pana la 190°C.
- Materiale corp: INOX, Alama, Alloy.
- Presiune de deschidere: 0.2 bar pana la 41.4 bar.
- Presiune de lucru: pana la 207 bar.
- Tipuri de conectori: 1/4″ pana la 3/8″ si 8 mm fiting pentru tub; 1/4″ fiting exterior FR.
Seria COA
- Presiune de deschidere ajustabila.
- Temperatura de functionare: -23°C pana la 190°C.
- Materiale corp: INOX, Alama, Alloy.
- Presiune de deschidere: 0.2 bar pana la 41.4 bar.
- Presiune de lucru: pana la 207 bar.
- Tipuri de conectori: 1/4″ filet interior NPT; 1/4″ pana la 1/2″ filet exterior NPT; 1/4″ pana la 1/2″ filet exterior BSPT.
Seria CL
- Constructie Otel inox.
- Temperatura de functionare: -53°C pana la 482°C.
- Presiune de lucru: pana la 414 bar.
- Instalare orizontala cu capac.
- Tipuri de conectori: 1/4″ pana la 3/4″ si 6 mm fiting pentru tub; 1/8″ pana la 1/2″ filet interior NPT; 1/4″ pana la 1/2″ sudura tub sudura de colt; 1/4″ pana la 1/2″ sudura teava cap la cap.
Seria CW
- Instalare in orice directie.
- Constructie sudata inox pentru siguranta sporita.
- Temperatura de functionare: -23°C pana la 204°C.
- Presiune de deschider e: mai putin de 0.14 bar.
- Presiune de lucru: pana la 207 bar.
- Tipuri de conectori: 1/4″ si 6 mm fiting pentru tub; 1/4″ pana la 1/2″ fiting FR interior si exterior; 1/4″ pana la 1/2″ si 6 mm tub sudura cap la cap.
Seria EV
- Design compact pentru o instalare usoara.
- Presiune de lucru: pana la 414 bar.
- Temperatura de lucru: -23°C pana la 204°C.
- Constructie din INOX.
- Etansarile testate cu azot la presiunea maxima de lucru.
- Tipuri de conectori: 1/4″ pana la 1/2″ filet exterior si 6 mm pana la 12 mm fiting pentru tub; 1/4″ pana la 1/2″ fiting exterior FR; 1/4″ pana la 1/2 NPT.

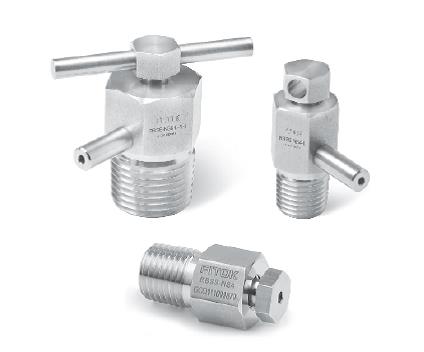

Seria RP
- Capac sertizat pentru a impiedca demontarea accidentala.
- Presiune de lucru: pana la 276 bar.
- Materiale corp: INOX, Otel, Alama.
- Temperatura de lucru: -54°C pana la 315°C.
- Tipuri constructive: drepte, in T, cruce.
- Tipuri de conectori: 1/8″ pana la 1″ si 3 mm pana la 16 mm fiting pentru tub; 1/8″ pana la 1″ filet interior NPT; 1/8″ pana la 1″ filet exterior NPT.

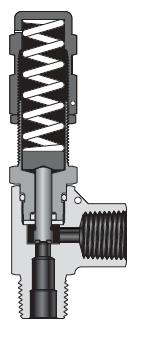

Caracteristici generale:
- Ax echilibrat pentru reducerea efectului de back pressure.
- Utilizabile in medii lichide sau gazoase.
- Capac reglabil si presiune reglabila.
- Maner pentru actionarea manuala a valvei fara modificarea presiunii reglate, pana la presiuni de 104 bar.

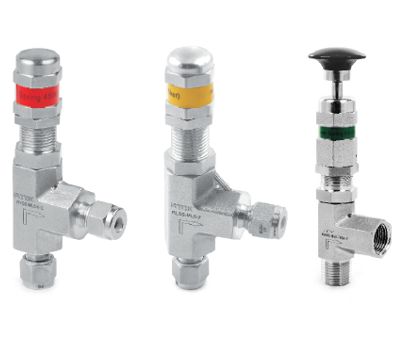

Seria RV
- 7 tipuri disponibile conform codurilor de culori.
- Presiune de lucru: 3.4 bar pana la 414 bar la 20°C.
- Presiunea maxima la iesire: 103 bar.
- Diametrul orificiului 3.6 mm.
- Temperatura de lucru: -23°C pana la 148°C.
- Tipuri de conectori: 1/4″ si 6 mm pana la 8 mm fiting pentru tub; 1/4″ NPT
Seria RL
- Presiune de lucru: 0.68 bar pana la 15.5 bar la 20°C.
- Presiunea maxima la iesire: 15.5 bar.
- Diametrul orificiului: 4.8 mm si 6.4 mm.
- Temperatura de lucru: -23°C pana la 148°C.
- Tipuri de conectori: 1/4″ pana la 1/2″ si 6 mm pana la 12 mm fiting pentru tub; 1/4″ pana la 1/2″ NPT.
Seria RM
- 3 tipuri disponibile conform codurilor de culori.
- Presiune de lucru: 3.4 bar pana la 103 bar la 20°C.
- Presiunea maxima la iesire: 103 bar.
- Diametrul orificiului 6.4 mm.
- Temperatura de lucru: -23°C pana la 148°C.
- Tipuri de conectori: 3/8″ pana la 1/2″ si 8 mm pana la 12 mm fiting pentru tub; 1/4″ pana la 1/2″ NPT.

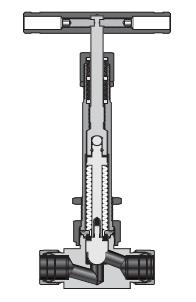

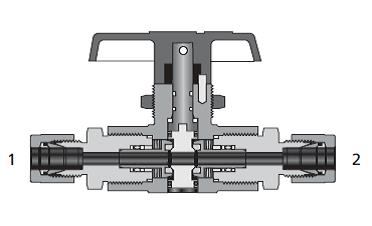

Caracteristici generale:
- Sistem secundar de izolare deasupra burdufului.
- Burduf multistrat pentru o fiabilitate sporita.
- Varf de ax stationar pentru eliminarea frecarii cu zona scaunului.
- Burduf cu cursa controlata pentru o fiabilitate sporita.
- Burduful si axul sunt inlocuibile.
- Varfuri de axe disponibile: regulator, conic, sferic.
Seria SW
- Presiune de lucru: pana la 69 bar.
- Temperatura de lucru: -28°C pana la 482°C
- Materiale corp: INOX, Alama, Alloy 400
- Tipuri de conectori: 1/4″ pana la 1″ si 6 mm pana la 25 mm fiting pentru tub; 1/4″ pana la 1/2″ si 6 mm pana la 12 mm fiting de sudura de colt pentru tub; 1/4″ pana la 1/2″ si 6 mm pana la 12 mm fiting de sudura cap la cap pentru tub; 1/4″ pana la 1/2″ fiting FR
Seria SU
- Presiune de lucru: pana la 172 bar.
- Temperatura de lucru: -28°C pana la 649°C.
- Material corp: INOX.
- Tipuri de conectori: 1/4″ pana la 1/2″ si 6 mm pana la 25 mm fiting pentru tub; 1/4″ pana la 1″ si 6 mm pana la 12 mm fiting de sudura de colt pentru tub; 1/4″ pana la 1 si 6 mm pana la 12 mm fiting de sudura cap la cap pentru tub; 1/4″ pana la 1/2″ fiting FR

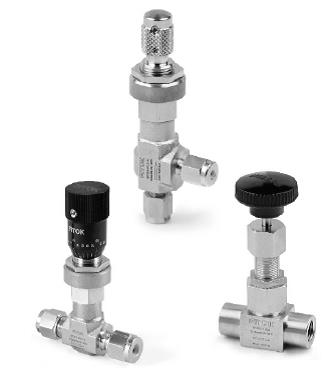

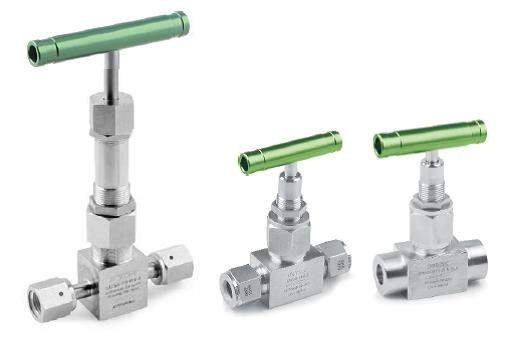

Seria MS
Presiune de lucru: pana la 138 bar.
Temperatura de lucru: -23°C pana la 204°C.
Diametrul orificiului: 0.81 mm.
Coeficientul de curgere Cv: 0.004.
Rotiri pentru deschidere: 9 pana la 12 rotiri.
Configuratii de curgere: drept, inclinat, cruce, dublu.
Tipuri de conectori: 1/16″ pana la 1/4″ si 3 mm pana la 6 mm fiting pentru tub; 1/4″ fiting exterior FR; 1/8″ pana la 1/4″ NPT
Seriile MV si ML
Presiune de lucru: pana la 69 bar.
Temperatura de lucru: -23°C pana la 204°C.
Diametrul orificiului: 1.42 mm (seria MV); 3.25 mm (seria ML).
Coeficientul de curgere Cv: 0.03 (seria MV); 0.15 (seria ML).
Rotiri pentru deschidere: seria MV: 8 pana la 10 rotiri; seria ML: 10 pana la 11 rotiri.
Configuratii de curgere: drept, inclinat, cruce (seria MV), dublu (seria MV).
Tipuri de conectori: 1/8″ pana la 1/4″ si 3 mm pana la 8 mm fiting pentru tub; 1/4″ fiting exterior FR; 1/8″ pana la 1/4″ NPT
Seria MH
Presiune de lucru: pana la 345 bar.
Temperatura de lucru: -54°C pana la 454°C.
Diametrul orificiului: 1.6 mm.
Coeficientul de curgere Cv: 0.04.
Rotiri pentru deschidere: 9 pana la 10 rotiri.
Configuratii de curgere: drept, inclinat.
Tipuri de conectori: 1/8″ pana la 1/4″ si 3 mm pana la 8 mm fiting pentru tub; 1/4″ fiting exterior FR; 1/8″ pana la 1/4″ NPT
Caracteristici generale:
- Ax fara miscare de rotatie pentru a elimina frecarea dintre elementele de etansare si pentru a prelungii astfel durata de utilizare.
- Elemente de etansare prezente la partea inferioara a filetului axului pentru a impiedica poluarea cu lubrifianti a mediului de lucru al robinetului.
- Filete rezistente si fiabile.
- Varietate de materiale pentru corpul robinetului.
- Testarea fiecarui robinet la presiunea maxima de lucru inainte de expediere.
Seriile NF si NFH
- Robineti forjati dintr-o bucata.
- Materiale corp: Otel, A105, 316 SS, 316L SS, 304 SS, 321 SS, Duplex 2205, Alloy 400, Alloy C- 276, si Alama.
- Diametrul orificiului: 4 mm, 6.4 mm, 10 mm, 15 mm, 18 mm.
- Presiune de lucru: seria NF: 414 bar; seria NFH: 690 bar;
- Temperatura de lucru: -54°C pana la 649°C.
- Varfuri de ax: regulator, bila, drept, varfuri moi (seria NF).
- Tipuri de conectori: 1/8″ pana la 1″ , filet M10 pana la M36; 1/4″ pana la 1″ si 6 mm pana la 28 mm fiting pentru tub; 3/8″pana la 1″ si 10 mm pana la 25 mm fiting pentru sudura.
Seriile NG si NGH
- Materiale corp: Otel, A105, 316 SS,316L SS, 304 SS, 304L SS, Duplex 2205, Alloy 400,Alloy C- 276, Alama.
- Diametru l orificiului: 2 mm, 4 mm, 6.4 mm, 10 mm.
- Presiune de lucru: seria NG: 207 bar; seria NGH: 345 bar.
- Temperatura de lucru: -54°C pana la 260°C.
- Varfuri de ax: regulator, bila, drept, varfuri moi.
- Tipuri de conectori: 1/8″ pana la 3/4″, filet M14 pana la M27; 1/4″ pana la 3/4″ si 6 mm pana la 25 mm fiting pentru tub;
Seriile NU si NUH
- Materiale corp: 316 SS, 316L SS, 304 SS, Duplex 2205, Alloy 400, Alloy C- 276, Alama.
- Diametru l orificiului: 4 mm, 6.4 mm, 10 mm.
- Presiune de lucru: seria NG: 414 bar; seria NGH: 690 bar.
- Temperatura de lucru: -54°C pana la 649°C.
- Varfuri de ax: regulator, bila, drept, varfuri moi.
- Tipuri de conectori: 1/8″ pana la 1″ , filet M14 pana la M27; 1/4″ pana la 1″ si 6 mm pana la 25 mm fiting pentru tub; 3/8″ pana la 1″ si 10 mm pana la 28 mm fiting pentru sudura.

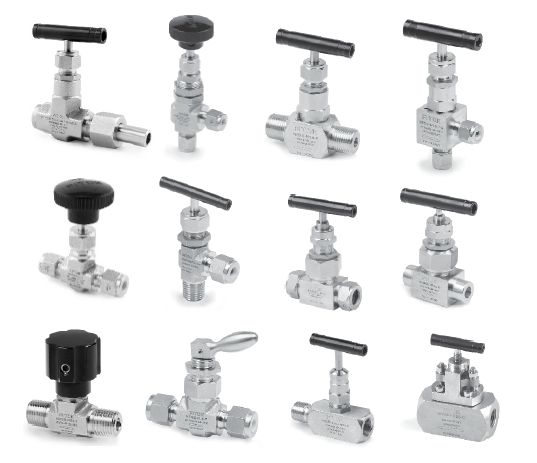

Seria ND
- Materiale corp: 316 SS, 316L SS, 304 SS,Alloy 400, Alama.
- Diametru l orificiului: 2 mm, 4 mm, 6.4 mm.
- Presiune de lucru: pana la 207 bar.
- Temperatura de lucru: -28°C pana la 232°C.
- Varfuri de ax: varfuri moi.
- Tipuri de conectori: 1/8″ pana la 1/2″ , filet M10 pana la M20; 1/4″ pana la 1/2″ si 3 mm pana la 12 mm fiting pentru tub;
Seria NT
- Materiale corp: 316 SS, 316L SS, 304 SS,304L SS, Alama.
- Diametru l orificiului: 2 mm, 4 mm, 6.4 mm.
- Presiune de lucru: pana la 207 bar.
- Temperatura de lucru: -28°C pana la 121°C.
- Tipuri de conectori: 1/8″ pana la 1/2′ , filet M10 pana la M20; 1/4″ pana la 1/2″ si 3 mm pana la 12 mm fiting pentru tub.
Seriile NR si NRG
- Materiale corp: 316 SS, 316L SS,304 SS, 304L SS, Duplex, Alloy 400, Alloy C-276, Alama.
- Material scaun: Acetal, PEEK, PFA.
- Diametru l orificiului: 4 mm, 6.4 mm.
- Presiune de lucru: pana la 414 bar.
- Temperatura de lucru: -28°C pana la 204°C.
- Tipuri de conectori: 1/8″ pana la 1/2″ , filet M14 pana la M20; 1/4″ pana la 1/2″ si 6 mm pana la 12 mm fiting pentru tub;
Seriile NY si NYH
- Materiale corp: Otel/A105, 316 SS, 316L SS, 304 SS, 304L SS, Duplex, Alloy 400, Alloy C-276, Alama.
- Material scaun: Acetal, PEEK, PFA.
- Diametru l orificiului: 4 mm.
- Presiune de lucru: pana la 414 bar ( seria NY) si 690 bar (Seria NYH)
- Temperatura de lucru: -54°C pana la 649°C.
- Tipuri de conectori: 1/4″ pana la 1/2″ , filet M10 pana la M20; 1/4″ pana la 1/2″ si 6 mm pana la 12 mm fiting pentru tub; 3/8″ pana la 1/2″ si 10 mm pana la 20 mm fiting pentru sudura.
Seria PV
- Materiale corp: 316 SS, 304 SS, Alama.
- Material etansare: Fluorocarbon FKM, Buna N, Ethylenepropylene, Neoprene, and Kalrez.
- Diametru l orificiului: 2.4 mm, 4.4 mm, 7.2 mm.
- Presiune de lucru: pana la 207 bar.
- Temperatura de lucru: -23°C pana la 204°C.
- Tipuri de conectori: 1/8″ pana la 3/4″ si 6 mm pana la 12 mm fiting pentru tub.
11. Robineti forjati cu scaun metalic
Seria BM
- Presiune de lucru: Clasa 150 pana la Clasa 2500.
- Marimi: 1/2″ NPS pana la 2″ NPS (DN 15 pana la DN 50).

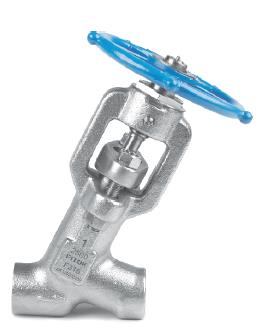

Seria SY
- Marimi: 3/8″ NPS pana la 1″ NPS (DN 10 pana la DN 25).
- Presiune de lucru: Clasa 2500 si Clasa 4500.
- Corp inclinat la 65° pentru reducerea caderii de presiune pe robinet.
- Axul este slefuit si tratat termic pentru a reduce cuplul de operare.
- Disc stationar fara miscari de rotatie – fiabilitate sporita prin reducerea frecarii.
