Caracteristici generale
- Fiecare manifold/distribuitor este testat hidraulic la 1.5 presiunea nominala.
- Fiecare manifold/distribuitor este testat pentru etanseitate cu azot la presiunea de lucru.
- Liniile de distributie pot fi dotate cu robineti cu bila, robineti cu ac sau robineti de reglaj debit.
- Culoarea manerelor: rosu, galben si verde
- Porturi de intrare: 1″ ASME, EN si GB flansat; filet pentru teava
- Porturi de iesire: 1/4″ sau 1/2″ filet pentru teava; 1/2″ sau 12 mm fiting pentru tub
- Porturi de drenare: 1/2″ sau 1/4″ filet pentru teava
- Numarul de ramuri: 4 pana la 16
- Materiale: 316 SS, 304 SS
Distribuitoare
Seria AP
- Porturile de distributie sunt dotate cu robineti cu bila seria BR
- Linia principala este teava (SCH 10)
- Presiunea de lucru: pana la 69 bar.
- Temperatura de lucru: -26°C pana la 232°C
Seria MP
- Porturile de distributie sunt dotate cu robineti cu reglaj de debit seria PV
- Linia principala este teava (SCH 160)
- Presiunea de lucru: pana la 207 bar.
- Temperatura de lucru: -26°C pana la 232°C
Seria MN
- Porturile de distributie sunt dotate cu robineti cu ac seriile NB sau NF
- Linia principala este teava (SCH 160)
- Presiunea de lucru: pana la 414 bar.
- Temperatura de lucru: -26°C pana la 232°C
Seria CM
- Porturile de distributie sunt dotate cu robineti cu ac.
- Linia principala este din bara pentagonala.
- Presiunea de lucru: pana la 414 bar.
- Temperatura de lucru: -26°C pana la 649°C

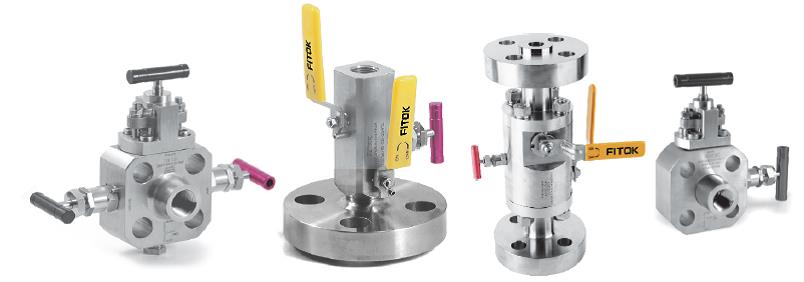

Robineti de blocare si drenare
Caracteristici generale:
Robinetii de blacare si drenare se clasifica:
- robineti cu 1 cale
- 1 cale de blocare si drenare : Seria BB: flansati/ monoflansati/ fiting/ filet teava
- 1 cale blocare: Seria SB: monoflansati
- robineti cu 2 cai
- 2 cai blocare: Seria DB: monoflansati
- 2 cai blocare si drenare: Seria DBB: flansati/ filet/ fiting/ monoflansati
Robineti de blocare si drenare cu bila
- Presiune de lucru: pana la 414 bar
- Temperatura de lucru: -54°C pana la 232°C
- Material etansare: PTFE, PEEK.
- Rulmentul axului permite reglajul usor si elimina frecarile dintre ax si corpul robinetului.
- Culoarea manerelor indica functia lor: galben – izoleaza/blocheaza; rosu – drenare/aerisire.
Robineti de blocare si drenare cu ac
- Presiune de lucru: pana la 414 bar
- Temperatura de lucru: -54°C pana la 232°C (PTFE); -54°C pana la 649°C (GRAFIT);
- Material etansare: PTFE, GRAFIT.
- Design cu 2 axe. Axul superior are filetele tratate termic iar suprafata axului inferior este tratata termic. Lubrifiantii pentru axul superior sunt izolati fata de mediul de lucru al robinetului.
- Axul inferior are o miscare liniara pe directia verticala, evitandu-se miscarea de insurubare se diminueaza suprafata de frecare.
- Culoarea manerelor indica functia lor: negru – izoleaza/blocheaza; rosu – drenare/aerisire.
Robineti de blocare si drenare cu ac OS & Y
- Presiune de lucru: pana la 414 bar
- Temperatura de lucru: -54°C pana la 232°C (PTFE); -54°C pana la 649°C (GRAFIT);
- Material etansare: PTFE, GRAFIT.
- Design cu 2 axe. Axul superior are filetele tratate termic iar suprafata axului inferior este tratata termic. Lubrifiantii pentru axul superior sunt izolati fata de mediul de lucru al robinetului.
- Axul inferior are o miscare liniara pe directia verticala, evitandu-se miscarea de insurubare se diminueaza suprafata de frecare.
- Capacul prevazut cu suruburi asigura o fiabilitate si o robustete sporita.
- Culoarea manerelor indica functia lor: negru – izoleaza/blocheaza; rosu – drenare/aerisire.
Robineti de instrumentatie
- Presiune de lucru: pana la 414 bar ( seria GV si GR); pana la 690 bar (seria GVH)
- Temperatura de lucru: -54°C pana la 232°C (PTFE); -54°C pana la 649°C (GRAFIT); -28°C pana la 121°C (ACETAL); -28°C pana la 204°C (PEEK, PFA);
- Presetupa reglabila din exterior.
- Blocaj pentru capac standard.
- Maner cu rezistenta mica la actionare.
Manifolduri de instrumentatie:
